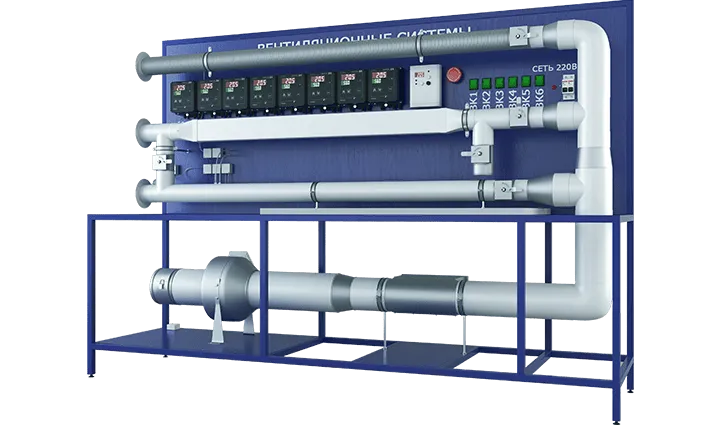

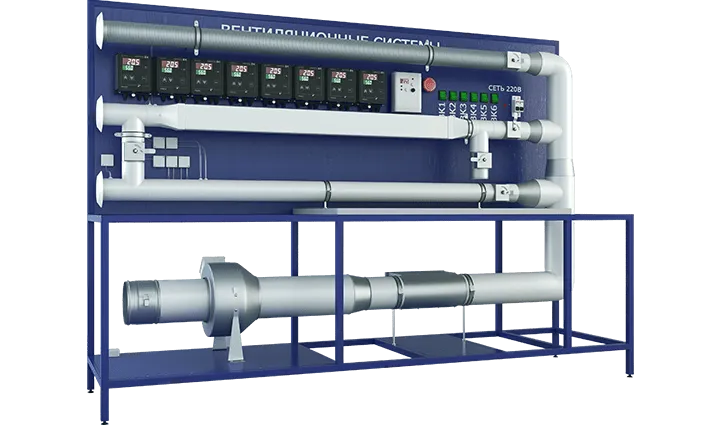

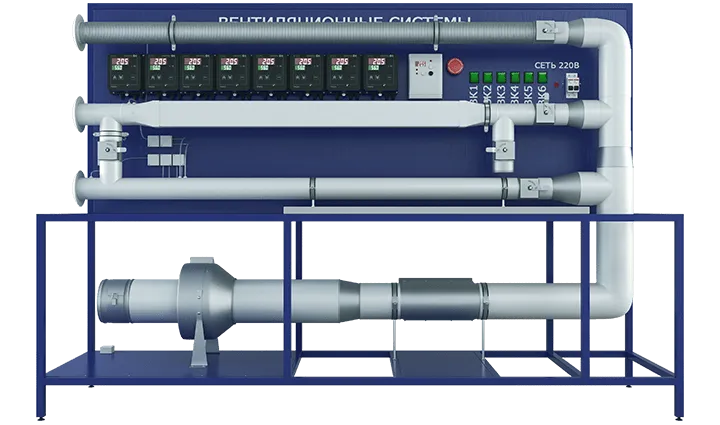

Лабораторная установка по изучению вентиляционных систем
0
Арт. ИМ000513980
1 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.04.2025
Описание
Изучение устройства, узлов и режимов работы вентиляционной системы
Характеристики
Габариты (Д х Ш х В): 2200х600х1600
Модель: ПАХП-ВС
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Лабораторные работы
- Изучение лабораторной установки, составление схем вентиляции с определением характеристик основного и вспомогательного оборудования
- Изучение приборов и методов определения давлений и скоростей потока
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито. Определение расхода по эпюре скорости
- Исследование характеристик трубопроводов (воздуховодов) различного типа. Определение потерь напора по длине, коэффициентов сопротивления и трения
- Исследование характеристик гладкого воздуховода (трубопровода) круглого сечения с определением потерь напора по длине и коэффициента сопротивления на трение
- Исследование характеристик гладкого воздуховода (трубопровода) прямоугольного сечения с определением потерь напора по длине и коэффициента сопротивления на трение
- Исследование характеристик гофрированного воздуховода (трубопровода) круглого сечения с определением потерь напора по длине и коэффициента сопротивления на трение
- Исследование потерь напора на местные сопротивления. Определение коэффициента сопротивления задвижки и коэффициента расхода
- Исследование перепада давления воздуха на входе и выходе из фильтра с фильтрующими элементами различной степенью фильтрации
- Исследование характеристик сети при последовательном соединении трубопроводов
- Исследование характеристик сети при параллельном соединении трубопроводов
- Изучение основных характеристик вентилятора
- Изучение устройства воздушного калорифера и определение необходимой мощности для достижения требуемых параметров воздуха
- Составление схемы автоматизации установки
- Составление электрической схемы установки
Преимущества и особенности
Автоматическое управление процессом
Подключение к компьютеру
Срок изготовления - 30 дней
Методическое и программное обеспечение в комплекте
Режим тренажера
Комплектация лабораторного стенда
| Металлическая рама | 1 шт |
| Пульт автоматизации и управления | 1 комплект |
| Вентилятор | 1 шт |
| Калорифер – электрический воздухонагреватель | 1 шт |
| Воздушный фильтр | 1 шт |
| Регулирующие заслонки | 6 шт |
| Экспериментальный участок круглого сечения | 1 шт |
| Экспериментальный участок гофрированный алюминиевый круглого сечения | 1 шт |
| Экспериментальный участок прямоугольного сечения | 1 шт |
| Диффузор регулируемый | 3 шт |
| Датчик температуры | 3 шт |
| Трубка Пито | 3 шт |
| Датчик дифференциального давления | 10 шт |
| Анемометр | 1 шт |
| Регулятор частоты вращения вентилятора | 1 шт |
| Регулятор мощности калорифера | 1 шт |
| Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру | 1 шт |
| Методические описания по проведению лабораторных работ и программное обеспечение | 1 комплект |
